1.1 适用范围

QD-ZH-607智能弧光保护监测装置是我公司根据国内实际情况，吸收国内外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发的新型电弧光保护系统。

QD-ZH-607智能弧光保护监测装置为变电站、电厂、工业企业用户等场合的中、低压母线提供快速保护。当发生弧光短路时，被弧光传感器覆盖区域的弧光短路可被快速定位，电弧光保护系统快速动作，切断故障电流，最大限度降低电弧光对设备的损害及人员伤害。

1.2电弧光的危害

开关柜内发生短路弧光的功率可高达100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长（如下图所示），燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜，高明亮的弧光和有毒气体对人体也有巨大的伤害。要保证设备不受结构性损伤，必须尽量缩短切除时间。

1.3装置特点

1.   多CPU架构：采用多CPU架构，主CPU主要完成模拟量测量、计算判断、液晶显示、键盘操作、通信、打印、出口动作等功能，从CPU主要完成开关量的输入，弧光信号的输入等功能，主从CPU通过CAN口通信。装置设有保护起动元件，只有保护起动元件动作才能开放出口继电器正电源，从而真正保证了任一器件损坏不致于引起保护误动。

2.   高速 32 点采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告和事件记录的实时整理。

3.   装置采用整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

4.   扩展性、通用性强，弧光插件可灵活配置，用户根据现场使用情况修改设置，可适用于不同类型的接线和运行方式；

5.   跳闸出口提供跳闸矩阵整定，动作后可根据跳闸矩阵定值分区域跳闸，跳开相关断路器，实现分区域保护，在保证快速隔离故障的同时，最大限度缩小事故停电范围；

6.   调试维护方便，具有友好的人机接口，具备方便的现场装置测试功能，包括遥信试验，出口传动试验等。

7.   强大的通信功能，具有灵活的通讯方式，配有2个以太网接口，2个 RS-485串口。支持IEC60870-5-103规约、Modbus协议等协议。

8.   可选多种对时方式，对时接口可支持多种GPS对时方式，包括IRIG-B等对时方式。

9.   完善的事件记录功能：事件记录包括 500次开入变位报告,500次告警报告和 500 次操作报告。扰动记录包括 64 次故障报告和 64 次故障录波（扰动记录格式同国际标准的 COMTRADE 文件兼容）。

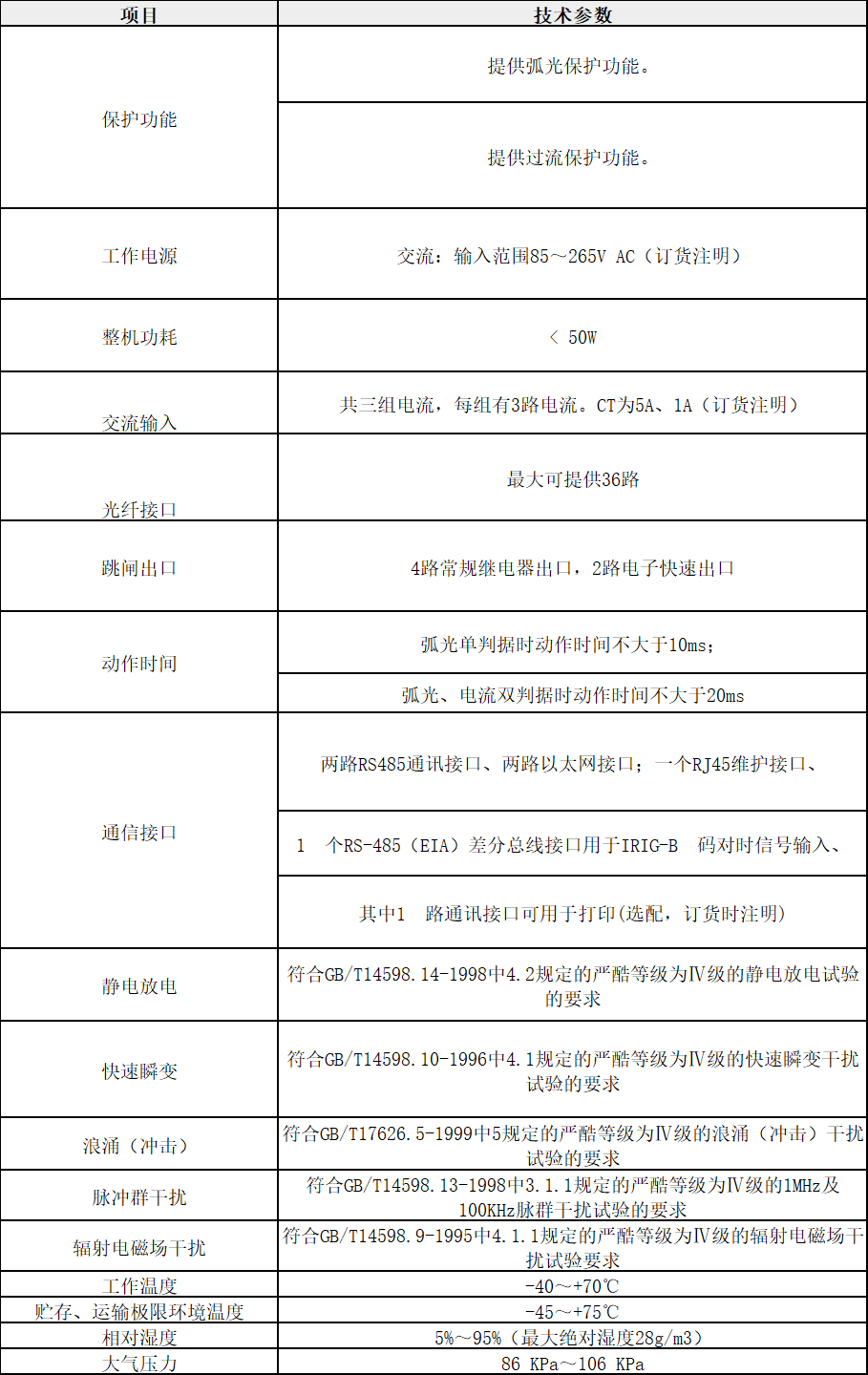

1.4 技术特性
