1 适用范围

QD-ZH-600G系列保护测控装置考虑工矿企业、建筑小区等用户特点而研制的新一代产品，适用于35KV及以下开关柜或环网柜安装，具有保护、测量、控制和管理功能。

2 技术特点

QD-ZH-600G系列保护测控装置采用了新一代32位CPU硬件平台，嵌入式RTOS系统构筑了强大的软件平台，图形化逻辑编程技术的应用避免了人为的软件错误，装置超强抗干扰能力，根本上杜绝了误动拒动的可能。

2.1装置高端配置：

Ø  配备基于ARM架构的32位CPU微处理器，速度快、可靠性高、资源丰富、扩展余地大。

Ø  配备高达大容量RAM及FLASH，存储处理庞大的数据，可对50次故障全过程进行录波。

Ø  配备一个以太网接口，配备两个RS485接口。

Ø  配备14位的保护用A/D转换，每周波采样24点，精度高、速度快，满足各种保护精度要求。

Ø  配备DSP数字信号处理器，由纯硬件的方式实现全部测量功能，实现了内置电度表功能，达到计量级标准。

Ø  两路4～20mA电流输出，代替变送器，电流/电压/功率灵活选择。

Ø  配备大屏幕液晶显示器，全汉化操作、显示，不需说明书即能完成操作；

Ø  配备完善的LED灯光指示，装置状态及故障信息有液晶报告和LED灯光两种明确指示，运行人员一目了然。

Ø  配置故障分析帮助软件，能够重现故障过程，给事故分析极大方便。

Ø  装置具有自校验功能，保护和测量精度现场免调校。

Ø  基于RTOS系统结构的软件watchdog（看门狗）和完善的硬件watchdog保证了装置的稳定性，CPU故障时自动闭锁出口。

Ø  完善的自检功能，故障定位到芯片，装置无故障指示，即可正常运行，长期免校验。

Ø  装置采用背插式结构，实现了强弱电分离，内置完善的抗干扰组件，大大提高了装置的抗干扰性能，所有强电回路可以直接接入装置。

Ø  装置采用全封闭结构，低功耗SMT工艺，适用于电力系统及化工、煤矿等特殊行业。

Ø  操作回路内置完善可靠的防跳跃回路，不与开关柜内机械防跳回路冲突，简化了外部接线。

Ø  跳合闸电流完全自适应，对开关柜没有特殊要求。

Ø  装置真正做到了交直流两用，彻底解决交流操作的问题。

Ø  装置体积小，重量轻、功耗低，非常方便安装于高压开关柜上。

3 系统典型设备适用范围及功能配置

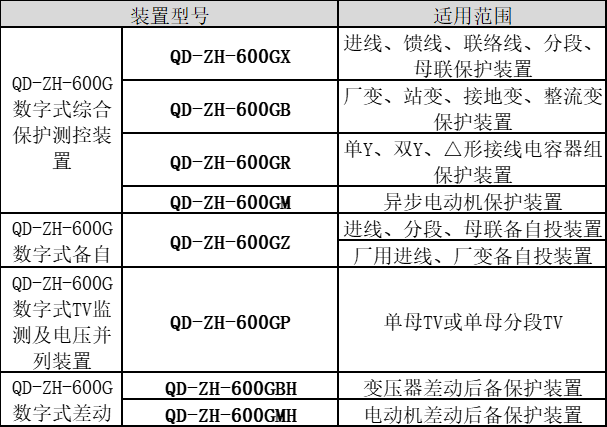

QD-ZH-600G系列保护测控装置型号及适用范围
