技术参数

处理器

T AM3352单核ARM Cortex A81GHz主频

内存

板贴512MB内存(可扩展到1G)

存储

板贴512MB存储(可扩展到1G)

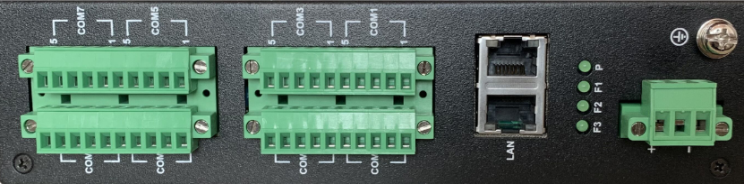

接口类型

串 口

两路R5232和RS485兼容，8路R5485
ESD保护、光耦隔离保护、电源隔离保护、浪涌保护、雷击保护
凤凰端子接口，串口速率：2400~115200bits/s

USB

2路UBS2.0(2.0mm,2X7排针内置)

网 口

4个10/100Mbps以太网端口(RJ45接口)

T F卡

标准弹式TF卡接口，支持各种TF卡

RESET复位键

reset IP(恢复出厂设置)

CAN

1路CAN 2.0A/B(凤里端子接口)

DI/D0

4路DI/DO(凤围端子接口)

调试口

1路R5232,RJ45接口

电源接口

3PIN凤围头接口，AC220V输入

指示灯

一个电源指示灯，一个运行指示灯，32个RX/TX串口数据状态灯，8个DI/DO运行指示灯，
2个CAN运行指示灯，8个网口数据状态灯，两个GPIO灯可自定义

功耗

供电范围

AC 220V输入

工作功耗

Min:600mA/12V,MAX:1A/12V

工作电流

Min:600mA,MAX:1A

通信功耗

4G:约1A/12V功耗因网络制式及环境不同会有所变化

物理特性

外壳

金属压铸铝外壳，保护等级IP30

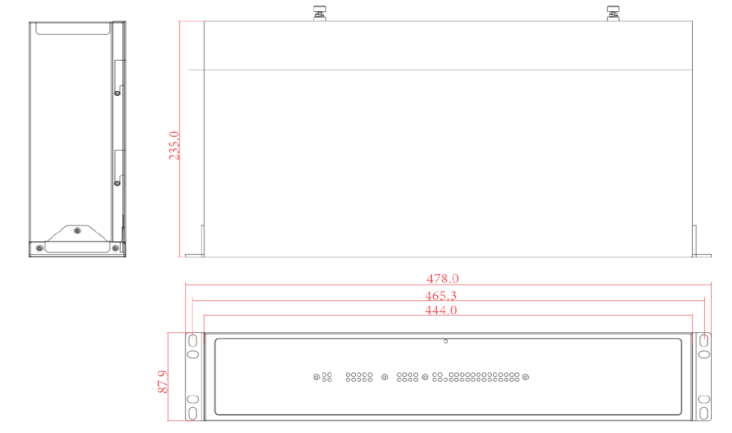

尺寸

长444mm,高44mm,宽235mm

工作温度

-20℃~60℃

储存温度

-40℃~85℃

相对湿度

10%~90%

4G

标准及频段

支持FDD LTE:Band 1/3 ,Band 2/4/5/13/17/25(可选)
支持CDMA 1XRTT/EVDO 800/1900MHz
支持全网(可选):TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA.CDMA1X、GPRS/EDGE

理论带宽

FDD LTE:Cat-12(下行速率600Mbps,上行速率150Mbps)
          Cat-6(下行速率300Mbps,上行速率50Mbps)
          Cat-4(下行速率150Mbps,上行速率50Mbps)
TDD LTE(下行速率61Mbps,上行速率18Mbps)
CDMA20001X EVDO Rev A(下行速率3.1Mbps,上行速率1.8Mbps)
WCDMA(下行速率42Mbps,上行速率5.76Mbps)
TD-5CDMA(下行速率4.2Mbps,上行速率2.2Mbps)

WIFI

频段

2.4GHz

传输协议

802.11ac/a/b/g/n
IEEE802.11b/g:最高速率达108Mbps
IEEE802.11n:最高速率达300Mbps
IEEE802.1lac:最高速达780Mbps

工作模式

AP/客户端模式(可选)
