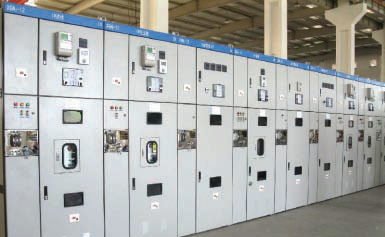

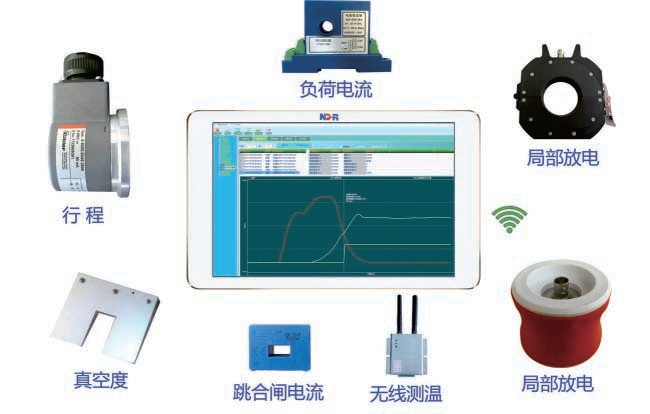

高压开关柜一直缺乏有效的状态监测,给安全运行带来隐患。根据《10~35kV户内高压真空断路器订货技术条件(DL403-91)8等其他国家/行业标准规定,根据不同的现场用电特点,选择性装设真空监测、温度监测、机械特性监测、局放监测,提前预警。各传感器即可自成系统,也可有机融合,构成开关柜综合监测系统。

所有传感器均采用非接触式设计,不改变现有结构,不影响现有性。

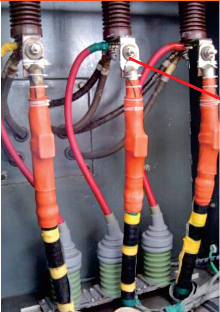

QD-ZH-301真空度在线监测:采取非接式传感器,实时监测真空泡内绝缘下降状况。QD-ZH-302温度在线监测:触头、电缆头、母线接点等产生过热会损害开关设备的绝缘强度和机械强座，引发

短路或烧毁事故,Q0-ZH-302在运行状态下,实时监测温升状况,提前预警,热点定位。

QD-ZH-309机械特性监测:对断路器每次分合闸的位移、速度、时间、行程、开距等机械参教及分合闸线圈、

储能电机回路电流精确测量记录,异常时自动预警。

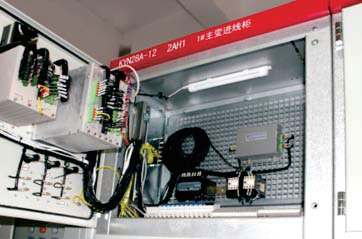

QD-ZH-202B开关柜局放在线监测:传感器安装于开关柜柜体外壁或内壁,也可选择卡式高频电流传感器，安

装于电缆接头处。
