QD-ZH-6000水利水电监控自动化系统主要包括水电站自动化监控系统、泵站自动化监控系统,采用无主设计的概念,即系统中各计算机节点的应用软件配置基本相同,如数据库管理站、操作员站或工程师站,相同的软件配置根据不同的功能授权实现不同的功能。

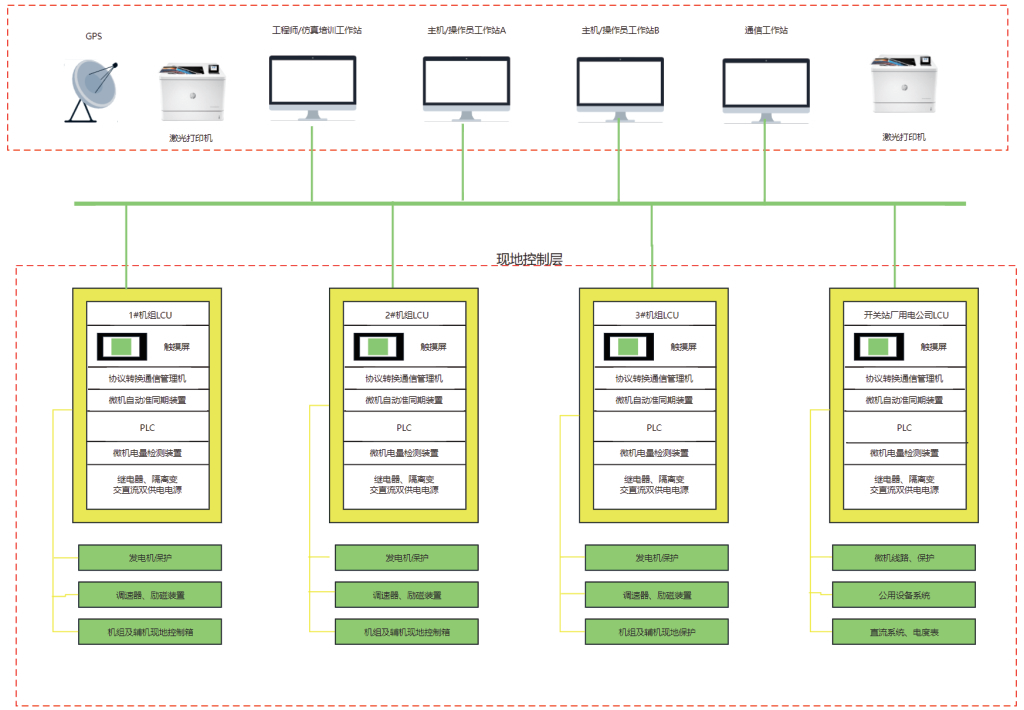

水电站自动化监控系统典型配置

● 现地控制单元:按单元分布,每台发电机变压器组各设一个LCU,开关站设一个LCU,厂用电及全厂公用设备共设一个LCU,闸门控制设一套LCU。

● 网络结构:系统内部可采用单网或多网冗余、星型或环型光纤以太网的网络结构。

● 系统软件环境:操作系统选型UNIX,WindowsNT/2000/XP。

● 计算机:数据库服务器兼操作员工作站,工程师兼培训仿真工作站,通讯服务器负责与其它系统的通讯。

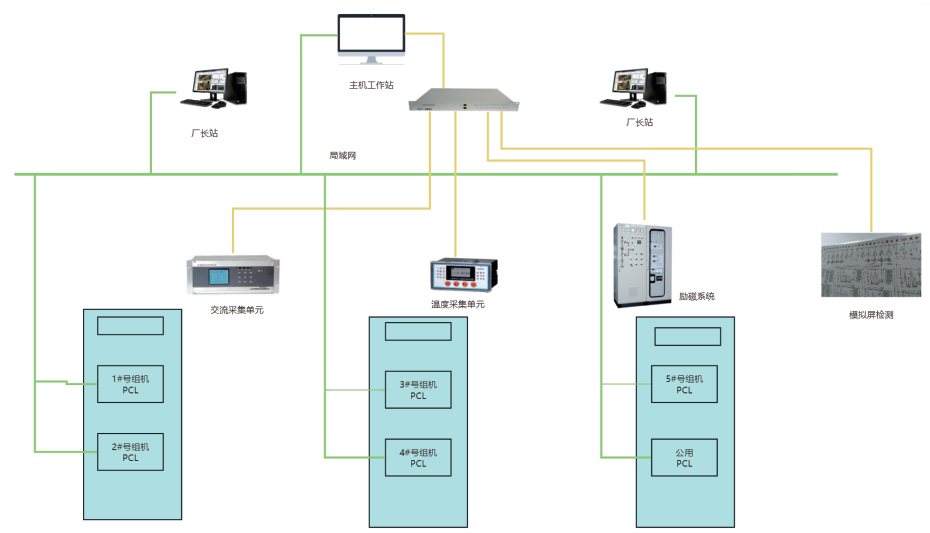

泵站自动化监控系统典型配置

泵站自动化监控与水电站监控相似，主要包含继电保护、励磁调节、温度监测、独立的图象监视、交流采集、自动控制等系统。
